Tipos y clasificación de ascensores

Tipos y clasificación de ascensores - Primera parte

En un tema anterior, "Clasificación y tipos de carga eléctrica", muestro que las cargas eléctricas se pueden clasificar en varias categorías de acuerdo con varios factores; uno de estos factores es de acuerdo con la función de carga / uso de la siguiente manera:

Tercera clasificación: Clasificación de la carga eléctrica según la función de carga

1. Carga de iluminación.

2. Carga de electrodomésticos.

3. Cargas de energía.

En los siguientes Temas anteriores, expliqué el primer tipo; carga de iluminación:

• Clasificación y tipos de carga eléctrica – Cuarta parte

• Tipos y diseño de iluminación artificial

• Clasificaciones de accesorios de iluminación interior – Primera parte

• Clasificaciones de accesorios de iluminación interior – Segunda parte

• Clasificaciones de accesorios de iluminación exterior

• Introducción en el proceso de diseño de iluminación

Y expliqué el segundo tipo; Los dispositivos se cargan en el siguiente tema anterior:

• Electrodomésticos Cargas eléctricas Tipos y clasificaciones

Y mostré que el tercer y último tipo de cargas eléctricas de acuerdo con la función / uso de carga son las cargas de potencia que se pueden dividir en las siguientes cargas principales:

1. Cargas de HVAC (Cargas del sistema de calefacción, ventilación y aire acondicionado).

2. Eleva cargas (Transportation System Loads).

3. Cargas de bombas (extinción de incendios, relleno, sistemas de riego, etc.).

Desde esteCurso EE-1Es para principiantes en el campo del diseño eléctrico, debo explicar en detalle estas cargas o sistemas e indicar su construcción, principios de operación y sus diferentes tipos. Entonces, expliqué el primer tipo de cargas de potencia; Cargas de HVAC en los siguientes temas anteriores:

• Tipos de sistemas de calefacción - Primera parte

• Tipos de sistemas de calefacción -Segunda parte

• Configuraciones del sistema de aire acondicionado-Primera parte

• Configuraciones de sistemas de aire acondicionado – Segunda parte

• Configuraciones del sistema de aire acondicionado-Tercera parte

• Equipo principal del sistema HVAC

• Sistemas de control hvac y sistema de automatización de edificios

Hoy, explicaré el segundo elemento de las cargas de potencia; Eleva cargas (Transportation System Loads) de la siguiente manera.

Introducción

Un ascensor (o ascensor en la Commonwealth excluyendo Canadá) es un tipo de equipo de transporte vertical que mueve eficientemente personas o mercancías entre pisos (niveles, cubiertas) de un edificio, embarcación u otras estructuras. Los elevadores generalmente son alimentados por motores eléctricos que impulsan cables de tracción o sistemas de contrapeso como un polipasto o bombean fluido hidráulico para elevar un pistón cilíndrico como un gato.

Hay tres tipos de métodos de convoying en edificios, ascensores y escaleras mecánicas y rampas, y tienen diferentes dimensiones y usos según el tipo de edificio y el número de usuarios en él.

Tipos de ascensores

1. De acuerdo con el mecanismo de elevación.

2. Según la altura del edificio.

3. Según tipo de edificio.

4. Según la ubicación del ascensor.

5. Según Usos especiales.

1- Según el mecanismo de elevación:
Los ascensores se clasificarán según el mecanismo de elevación en 4 tipos principales de la siguiente manera:

1. Ascensores hidráulicos

2. Elevadores de tracción

3. Ascensor de escalada

4. Ascensores neumáticos

1- Ascensores Hidráulicos (Push Elevators)

Los elevadores hidráulicos están soportados por un pistón en la parte inferior del elevador que empuja el elevador hacia arriba. Se utilizan para aplicaciones de baja altura de 2-8 pisos y viajan a una velocidad máxima de 200 pies por minuto. La sala de máquinas para ascensores hidráulicos se encuentra en el nivel más bajo adyacente al hueco del ascensor. Los ascensores hidráulicos tienen muchos dos tipos principales de la siguiente manera:

A- Elevadores hidráulicos agujereados (convencionales)

Tienen una gavilla que se extiende por debajo del piso del pozo del ascensor, que acepta el pistón retraído a medida que el elevador desciende. Algunas configuraciones tienen un pistón telescópico que colapsa y requiere un agujero menos profundo debajo del pozo. La distancia de viaje de Max es de aproximadamente 60 pies.

B- Elevadores hidráulicos sin orificios
Tienen un pistón a cada lado de la cabina. Se puede dividir en 3 tipos diferentes de la siguiente manera:

a- Elevadores Hidráulicos Telescópicos:

En esta configuración, los pistones telescópicos se fijan en la base del pozo y no requieren una gavilla o agujero debajo del pozo y tienen 2 o 3 piezas de pistones telescópicos. Los pistones telescópicos permiten hasta 50 pies de distancia de viaje.

b- Elevadores hidráulicos no telescópicos (de una sola etapa):

tiene un pistón y solo permite unos 20 pies de distancia de viaje.


c- Elevadores hidráulicos con cuerdas

Utilizan una combinación de cuerdas y un pistón para mover el ascensor. La distancia máxima de viaje es de aproximadamente 60 pies.

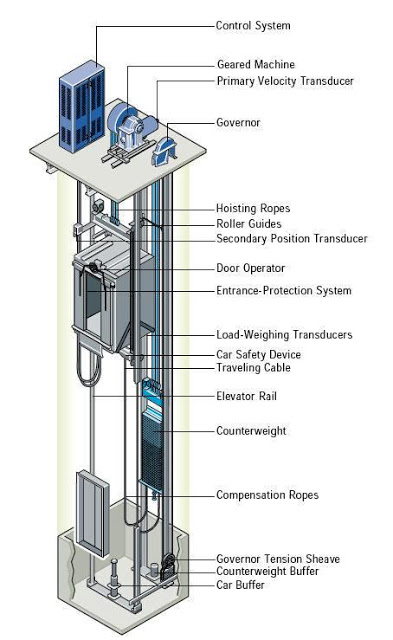

2- Elevadores de Tracción (Pull Elevators)

Los elevadores de tracción son levantados por cuerdas, que pasan sobre una rueda unida a un motor eléctrico por encima del hueco del ascensor. Se utilizan para aplicaciones de mediana y alta altura y tienen velocidades de desplazamiento mucho más altas que los ascensores hidráulicos. Un contrapeso hace que los ascensores sean más eficientes. Los elevadores de tracción tienen 3 tipos principales de la siguiente manera:

A- Elevadores de tracción con engranajes:

tienen una caja de cambios que está unida al motor, que impulsa la rueda que mueve las cuerdas. Los elevadores de tracción con engranajes son capaces de velocidades de desplazamiento de hasta 500 pies por minuto.

B- Elevadores de tracción sin engranajes:

tienen la rueda unida directamente al motor. Los elevadores de tracción sin engranajes son capaces de velocidades de hasta 2000 pies por minuto.


C- Ascensores sin sala de máquinas:

por lo general, son elevadores de tracción que no tienen una sala de máquinas dedicada sobre el hueco del ascensor. La máquina se encuentra en el espacio de anulación y los controles se encuentran sobre el techo adyacente al hueco del ascensor. Los ascensores sin sala de máquinas son cada vez más comunes; sin embargo, a muchos departamentos de mantenimiento no les gustan debido a la molestia de trabajar en una escalera en lugar de dentro de una habitación.

3- Ascensor de escalada

Sostienen su propio dispositivo de energía en ellos, en su mayoría eléctrico o motor de combustión. Los ascensores de escalada se utilizan a menudo en áreas de trabajo y construcción.

4- Ascensores neumáticos

Los elevadores neumáticos se elevan y bajan controlando la presión del aire en una cámara en la que se encuentra el ascensor. Por principios simples de la física; la diferencia en la presión de aire por encima y por debajo de la cabina del elevador de vacío literalmente transporta la cabina por aire. Son las bombas de vacío o turbinas las que tiran de la cabina hasta el siguiente piso y la liberación lenta de presión de aire que hace flotar la cabina hacia abajo. Son especialmente ideales para casas existentes debido a su diseño compacto porque no es necesario excavar un pozo y un polipasto.



2- Según la altura del edificio

A- Edificios de poca altura (1- 3 pisos)
Los edificios de hasta aproximadamente (1 a 3) pisos generalmente usan ascensores hidráulicos debido a su menor costo inicial.

B- Edificios de mediana altura (4 -11 pisos) Los edificios de hasta aproximadamente (4 a 11) pisos generalmente usan elevadores de tracción con engranajes

C- Edificios de gran altura (12 + pisos)

Los edificios de hasta más de 12 pisos suelen usar elevadores de tracción sin engranajes



3- Según el tipo de edificio
Los ascensores se clasificarán según el tipo de edificio en 6 tipos principales de la siguiente manera:

1. Ascensores hospitalarios.

2. Ascensores residenciales / domésticos.

3. Ascensores Agrícolas.

4. Ascensores Industriales.

5. Ascensores Comerciales.

6. Edificios de aparcamiento Ascensores.

1- Ascensores hospitalarios

A- Elevadores de camas de hospital
Los elevadores de camas de hospital generalmente transportan pacientes que no están lo suficientemente bien como para sentarse incluso en una silla de ruedas. Una de las características de los elevadores de cama debe ser su capacidad para transportar al paciente de la manera más suave posible con una cantidad mínima de golpes y empujones. Muchos elevadores de cama contemporáneos están fabricados para consumir cantidades extremadamente bajas de energía y para ser duraderos con varias características de seguridad incorporadas. Los elevadores de camas de hospital generalmente consumen muy poca energía, por lo que si hay un corte de energía, todavía están operativos sin la fuente de alimentación de respaldo del hospital. La mayoría de las veces habrá una entrada trasera y una entrada delantera a la cabina del ascensor.
B- Elevador de camilla de hospital
Por lo general, son más pequeños que los elevadores de cama. Este tipo particular de ascensor suele ser hidráulico o basado en la tracción, dependiendo de la ubicación de la sala de máquinas. Están fabricados específicamente para ser elevadores de cama de bajo ruido que transportan sin problemas a pacientes, médicos, enfermeras y personal del hospital entre pisos, lo que les permite la máxima comodidad. Debido a que los elevadores de camas de hospital solo se utilizan para transportar pacientes y personal del hospital, llegaron a su ubicación con bastante rapidez, eliminando las largas esperas. Muchos de estos elevadores de cama son operados por llave para prohibir el uso por parte del público en general.


2- Ascensores residenciales / domésticos
Por lo general, son a una escala mucho más pequeña que los ascensores industriales o comerciales.
A- Ascensores de pasajeros

Los ascensores domésticos que están destinados a mover a los pasajeros hacia arriba y hacia abajo en una residencia multinivel son bastante similares a los utilizados en grandes edificios públicos. Se pueden construir dentro de la casa o fuera de la casa y pueden ser elevadores neumáticos de vacío, eléctricos, hidráulicos o de cable. La mayoría de las veces, los ascensores domésticos diseñados para transportar pasajeros en un entorno residencial solo transportan quizás de dos a cuatro personas de manera segura y cómoda.
B- Ascensores de escaleras

Los elevadores de escaleras generalmente se instalan en hogares donde alguien de la familia tiene problemas con la movilidad. Este tipo de ascensores domésticos simplemente se ejecuta en un riel que sube y baja por una escalera existente. Pueden correr en línea recta o alrededor de una escalera curva. Los ascensores de escalera se pueden construir tanto dentro como fuera de la casa.
b.1 - Elevadores verticales para sillas de ruedas

Los elevadores verticales interiores para sillas de ruedas se pueden instalar fácilmente cuando el espacio es limitado. Se pueden construir de tal manera que permitan la entrada delantera y trasera y la plataforma generalmente es de 4.5 pies por 5 pies a menos que se exija un tamaño personalizado. Los ascensores verticales son llamados cuando la escalera serpentea alrededor de varios niveles.
b.2 - Elevadores para sillas de ruedas en una pendiente

Los elevadores para sillas de ruedas en una pendiente generalmente se instalan cuando la escalera simplemente sube un nivel o tal vez dos. Si hay varios vientos en la escalera, los ascensores para sillas de ruedas en una pendiente no serían adecuados. La mayoría de las veces, este tipo de ascensor se solicita cuando no hay espacio adecuado para facilitar un elevador vertical para sillas de ruedas más espacioso.
C- Ascensores Dumbwaiters

Son pequeños elevadores de carga destinados a transportar objetos en lugar de personas, siempre que los comestibles o la ropa deben enviarse arriba y abajo de las escaleras sin hacer viajes innecesarios que puedan cansar rápidamente a las personas, las personas simplemente pueden colocar lo que necesita ser transportado en el camarero y presionar el botón para enviarlo arriba o abajo. Los dumbwaiters se construyen con mayor frecuencia en o adyacentes a una pared.

Un simple camarero es un marco móvil en un eje, dejado caer por una cuerda en una polea, guiado por rieles; la mayoría de los dumbwaiters tienen un eje, un automóvil y una capacidad más pequeños que los de los ascensores de pasajeros, generalmente de 100 a 1000 libras.



3- Aplicaciones agrícolas:
A- Elevadores de cangilones
Elevador de cangilones utilizado para mover los cultivos que han sido recién cosechados hacia arriba y hacia el silo. Los elevadores de cangilones se fabrican de tal manera que pueden mover cargas pesadas con bastante facilidad. Pueden ser accionados por correa o por cadena y pueden moverse verticalmente, horizontalmente o en una pendiente.

A.1- Elevadores de descarga centrífugos

Los elevadores de cangilones a veces se denominan cucharones transportadores, la mayoría de las veces cuando el movimiento es horizontal o en una pendiente. Sin embargo, técnicamente hablando, el movimiento vertical también se logra con una cinta transportadora o cadena. El elevador de cangilones de descarga centrífuga es quizás el tipo más común. Por supuesto, como su nombre lo indica, el elevador es impulsado por la fuerza centrífuga. Este tipo de ascensor tiene velocidades más bajas y los cubos a menudo se colocan relativamente juntos.
A.2 Elevadores verticales de cangilones

Los elevadores de cangilones verticales generalmente tienen cubos que están bien espaciados con fondos que son redondeados y a menudo se denominan patas de grano. Parte de la razón de esto es el equilibrio que mantiene el contenido en los cubos a medida que suban por el ascensor para que el derrame no sea un problema. Los elevadores de cangilones verticales deben usarse a un ritmo mucho más lento tanto para evitar derrames de contenido como también porque la mayor parte del tiempo transportan cargas que son bastante pesadas.

4- Ascensores Industriales

Los tipos más comunes de ascensores industriales son los elevadores de elevación y los elevadores inclinados. Este tipo de ascensores están construidos para transportar grandes cantidades de peso sin esfuerzo, de por lo tanto, el término ascensores industriales. Este tipo de ascensor se utiliza en la construcción, almacenes y astilleros.
Ascensores A-Hoist

Los elevadores de elevación son operados por una polea o una serie de poleas y pueden ser una plataforma simple o una jaula en la que los humanos o los materiales pesados se mueven hacia arriba y hacia abajo durante las aplicaciones industriales. Generalmente, una polea opera una cuerda o cadena que se envuelve alrededor de un tambor haciendo que el elevador suba o baje. Se dice que los elevadores de elevación funcionan con electricidad o aire, pero incluso eso no es del todo cierto porque se necesita electricidad para bombear aire. Elevadores de elevación que transportan materiales y equipos a los niveles superiores según sea necesario mientras se construye el edificio. También se utilizan comúnmente para cargar equipos y suministros en grandes buques de navegación marítima.
B- Ascensores inclinados

El equipo y los suministros se colocan en una forma de cinta transportadora que continúa girando para llevar la carga hasta su destino, donde se descarga rápidamente a medida que la cinta continúa girando. Este es un método mucho más rápido de carga y descarga de carga que con un elevador de elevación porque no hay parada para descargar. Todo sucede en un movimiento fluido. Los ascensores inclinados cuando se utilizan con fines industriales suelen ser temporales y móviles. Muchos están sobre ruedas y se pueden mover fácilmente de un muelle o ubicación a otro.



En el siguiente tema, explicaré otros tipos de ascensores y componentes básicos de ascensores. Así que, por favor, sigan siguiendo.



Nota: estos temas sobre ascensores en este curso EE-1: El curso de diseño eléctrico para principiantes es una introducción solo para principiantes para conocer información básica general sobre ascensores como un tipo de cargas de potencia. Pero en otros niveles de nuestros cursos de diseño eléctrico, mostraremos y explicaremos en detalle los cálculos de estimación de cargas de ascensores.
